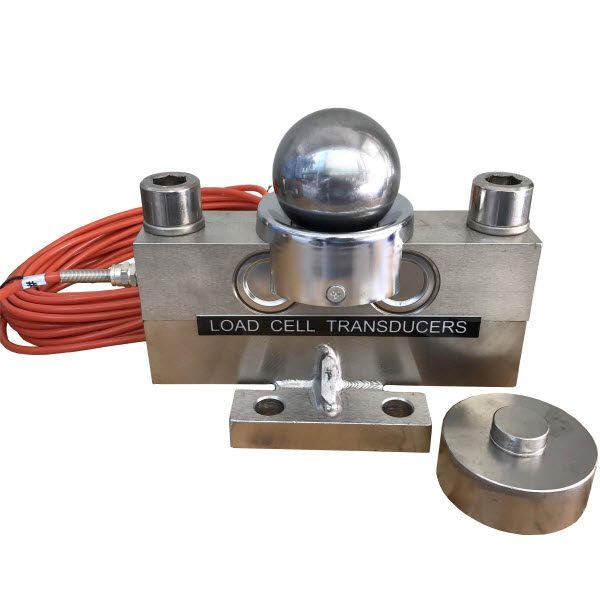

Cảm biến lực (Loadcell) QS/QS-D 30T
QS-D được ứng dụng cho các hệ thống cân xe tải, cân bồn, cân trục.
Là dòng Cảm biến lực cao cấp của SNK-Keli với các thương hiệu nổi tiếng như : Keli .
Tổng trở vào/ra : 750/700 Ohm.
Độ chính xác cao.
Cảm biến lực (Loadcell) QS-D có sẵn từ QS-D 10T đến QS-D 50T. Và được tùy chỉnh theo yêu cầu của khách hàng.
Vật liệu chế tạo là hợp kim thép, hàn kín, không thấm nước và chống ăn mòn do môi trường sử dụng. Khả năng chống chịu sét tốt.
Cấu trúc thanh có viên bi chịu lực, khả năng tự cân bằng tốt. Phù hợp với các ứng dụng cân sàn lớn,cân xe tải, cân bồn, cân trục xe lửa, và các ứng dụng cân điện tử khác.
Dễ dàng lắp đặt và độ tin cậy cao.
Đạt chứng chỉ OIML : R60/2000-NL1-06.08
Màu dây đấu nối với dây Đen :
| Exc+ | Exc- | Sig+ | Sig- | shield |
| Đỏ | Đen | Xanh | Trắng | Vàng |
Màu dây đấu nối với dây Cam :
| Exc+ | Exc- | Sig+ | Sig- | shield |
| Xanh | Đen | Trắng | Đỏ | Vàng |
Thông số kỹ thuật
| Tải trọng | t | 10/15/20/30/40/50 |
| Cấp chính xác | C3 | |
| Khoảng quy mô xác minh tối đa | Nmax | 3000 |
| Giá trị xác minh nhỏ nhất | Vmin | Emax/10000 |
| Độ nhạy điện áp xuất | (mV/V) | 2.0±0.02 |
| Tổng trở ngõ vào | (Ω) | 750±15 |
| Tổng trở ngõ ra | (Ω) | 702±3, 703±5(>15m) |
| Điện trở cách ly | (MΩ) | ≥5000 (50VDC) |
| Vùng Zero | (%FS) | 1 |
| Nhiệt độ bù | (°C) | -10~+40 |
| Nhiệt độ hoạt động | (°C) | -35~+70 |
| Điện áp cấp khuyến nghị | (V) | 5~12 (DC) |
| Điện áp cấp tối đa | (V) | 18 (DC) |
| Quá tải an toàn | (%FS) | 150 |
| Quá tải tối đa | (%FS) | 300 |
| Cấp bảo vệ | IP68 | |
| Cáp tín hiệu | Mét | 8m(10t), 10m(15t), 10/12(20t), 12/15(25t), 12/16(30t), 16(40~50t) |
Thông số kỹ thuật lắp đặt (mm)
